Bras latéral de relevage série SE à tension légère

Code du produit :

BRA-DSE-L

Boîte à outils

Description du produit :

Il s'agit du mécanismes de porte relevable de prédilection pour les rangements en hauteur pouvant supporter aisément de larges portes tout en gardant une grande stabilité. Les différents modèles de ce produit correspondent au niveau de puissance désiré: robuste, moyen ou léger.

Le montage du système à clips sur plaques est très facile et son installation est réversible.

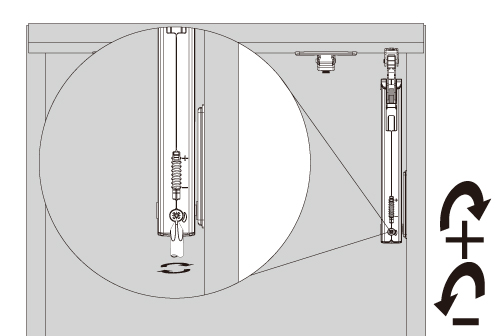

• Angle d'ouverture: 105° • Côté: Réversible (droit et gauche) • Tension d’ouverture ajustable et fonction reste en place • Hauteur de porte : 240 mm - 600 mm (9 1/2" - 23 5/8") • Largeur de porte max : 1800 mm (70") • Profondeur minimum de caisson: 125 mm (4 15/16") • Capacité de charge (Facteur de puissance LF) : 200-1000 par bras • La capacité est doublée lorsqu’un deuxième bras est ajouté • Charnières 110° requises (non incluses) : - 2 charnières sont nécessaires pour largeur < 900 mm ou un LF < 1800 - 3 charnières sont nécessaires pour largeur > 900 mm ou un LF >1800 - 4 charnières sont nécessaires pour une largeur > 1200 mm ou un LF > 2700 Calcul du facteur de puissance (LF)= Hauteur de la porte (mm) x poids de la porte (kg) incluant le double du poids de la poignée Composition du set : - 1 bras série DSE - 1 fixation à visser pour caisson - 1 fixation à visser pour porte
